Шлейф – не просто набор проводников! Даже если разъемы полностью идентичны, прошивка на новой ревизии может не поддерживаться системной платой, что приведет к неработоспособности устройства. Рассказываем, как отличить ревизии шлейфов на «Айпад», и почему разные версии – это всегда риск.
Что такое ревизия запчасти и зачем Apple их меняет

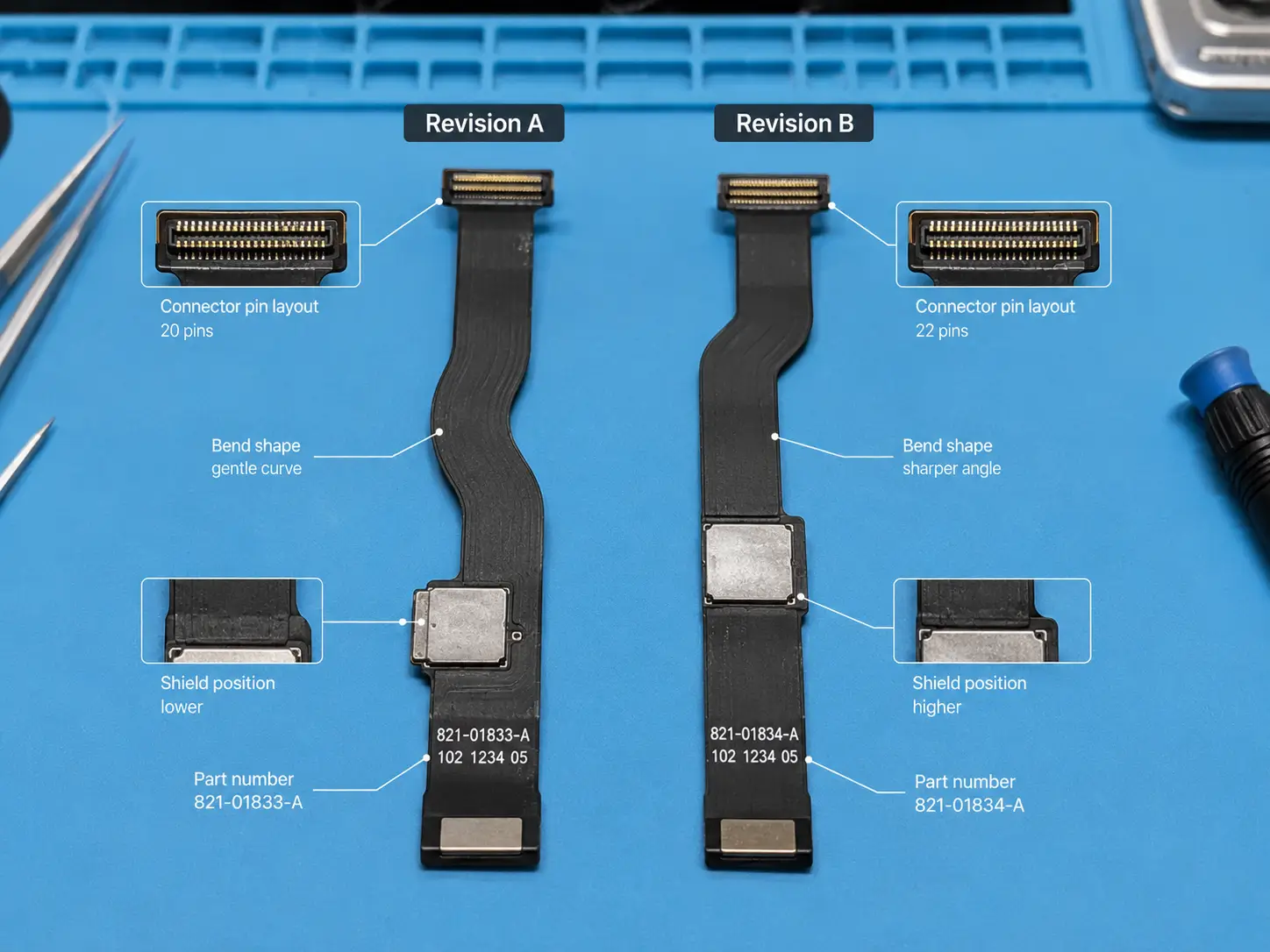

Ревизия запчасти – это версия одного и того же компонента с изменениями в конструкции, пиновке, расположении элементов или материалах. Запчасть может быть оригинальной, но версии отличаются друг от друга. Это происходит потому, что внутри цикла производства Apple регулярно проводит обновления. В ранних партиях устройства может использоваться шлейф одного производителя, а через несколько месяцев – уже другого. Дополнительно – корректируется шаг контактов, добавляются фильтрующие элементы или изменяется форма изгиба. При этом название модели остается прежним.
Для мастера это создает проблему: OEM-качество детали не гарантирует совместимость, если версия подобрана неверно. Даже качественный донор может оказаться бесполезным, если отличается парт-номер или разводка контактов. Также существуют инженерные образцы и переходные итерации. Встречаются устройства, собранные на стыке производственных партий, где установлен редкий вариант, не совпадающий с массовыми версиями.
Коварство iPad: одна модель – три разных шлейфа
Линейка iPad считается одной из самых проблемных с точки зрения совместимости компонентов. Внешне корпуса поколений почти не отличаются, однако внутри могут использоваться разные системные платы и коннекторы.
Пример №1: Разъемы зарядки Air и Pro
Серия Air – классический пример путаницы. Многие поставщики не уточняют поколение и ревизию. На практике комплектующие для Air 2, Air 2020 и Air 2022 различаются:
- количеством контактов;
- геометрией изгиба;
- расположением элементов защиты;
- формой металлического экрана;
- типом крепления к корпусу.
Даже если коннектор визуально совпадает, различие в пиновке способно привести к отсутствию зарядки или перегреву линии питания. В некоторых случаях системная плата начинает потреблять повышенный ток уже при подключении аккумулятора.
Отдельная проблема – серия Pro. На разных ревизиях USB-C-разъемов отличаются посадочные точки и схема линий передачи данных. После установки неподходящей детали устройство может заряжаться, но не определяться компьютером.
Пример №2: Шлейфы сенсорного стекла (тачскрина) на бюджетных iPad
Серия iPad 7 / 8 / 9 поколения выглядит практически одинаково, но их компоненты не являются взаимозаменяемыми. На практике шлейфы кнопок Home и тачскринов имеют разные ревизии. Установка шлейфа от iPad 7 в 9 может привести к нескольким неблагоприятным сценариям:
- устройство не включается;
- отсутствует подсветка;
- не работает сенсор;
- появляются фантомные нажатия;
- перегревается контроллер тачскрина.
Особенно опасны случаи, когда коннектор почти подходит механически. Разница в доли миллиметра позволяет частично защелкнуть шлейф, но контакты смещаются относительно посадочных линий. В результате возникает короткое замыкание.
Чем опасна установка шлейфа неправильной ревизии
Проблема, когда не работает тачскрин iPad после замены шлейфа – одна из многих. Что еще может произойти:
- отсутствие отклика части сенсора;
- неправильный отклик на касания;
- циклическая перезагрузка;
- перегрев контроллера на плате;
- повреждение цепей подсветки;
- короткое замыкание;
- невозможность защелкнуть коннектор из-за разницы в доли миллиметра.
Иногда проблема проявляется не сразу. После установки устройство может работать несколько часов, а затем выйти из строя под нагрузкой.
Как не ошибиться при заказе: учимся читать маркировки
В сервисных центрах никогда не ориентируются только на название модели. Чтобы купить шлейф на iPad правильной версии, применяется поиск по маркировке. Учитываются:
- парт-номер на детали, например, 821-xxxx-A;
- маркировка производителя;
- ревизия платы;
- дата выпуска;
- код партии.

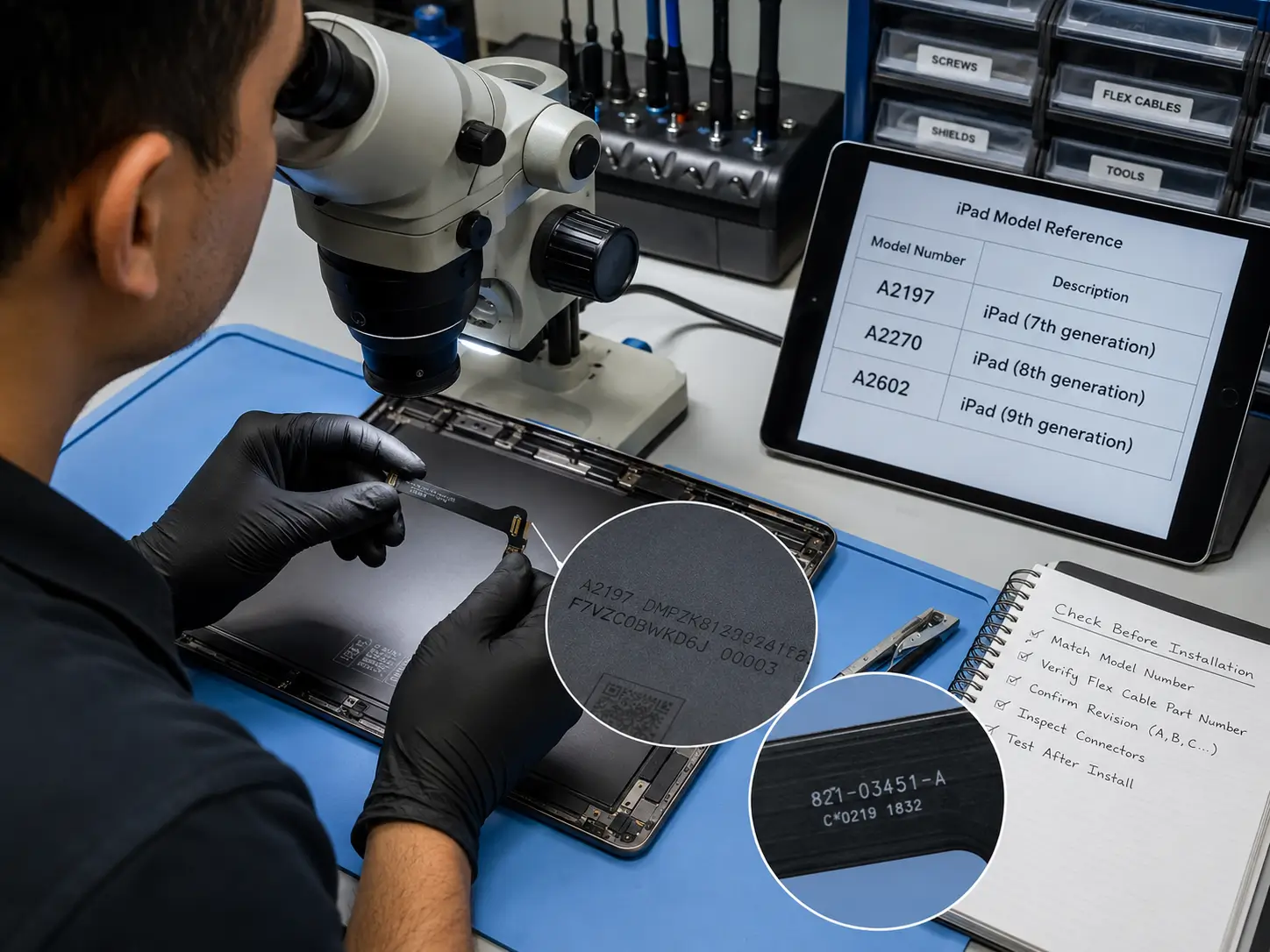

Обязательна расшифровка маркировки шлейфов Apple: даже последняя буква в номере может означать новую версию компонента. Мастер сравнивает старый и новый шлейф под микроскопом, проверяет расположение элементов, сопоставляет форму изгибов и количество дорожек – анализирует все параметры для получения полной совместимости. Рассмотрим на примере таблицы совместимости для iPad 10.2:
| Модель iPad | A-number | Год | Возможные ревизии шлейфа тачскрина |
|---|---|---|---|
| 7 | A2197 / A2200 | 2019 | 821-01833-A / 821-01834-A |
| 8 | A2270 / A2428 | 2020 | 821-02481-A / 821-02482-A |
| 9 | A2602 / A2603 | 2021 | 821-03451-A / 821-03452-A |
Даже внутри одного поколения возможны дополнительные версии в зависимости от региона поставки, времени, производственной партии.
Роль серийного номера и номера модели (A-number) при подборе
Главный ориентир при подборе – A-номер на задней крышке устройства. Именно он позволяет точно определить поколение iPad. Например:
- A1822 – iPad 5;
- A1893 – iPad 6;
- A2316 – iPad Air 4.
Apple использует одинаковые коммерческие названия для устройств разных лет, но они отличаются системными платами и типами компонентов. Поэтому А-номер очень важен при выборе. Он также помогает определить производственную партию. Иногда по коду можно понять, какая версия установлена с завода. В сервисах дополнительно используют визуальную сверку с новым компонентом, схемы BoardView, каталоги совместимости запчастей iPad от поставщиков.
Подведем итоги
Ошибки при подборе деталей обходятся дорого и несут риски для устройства. Неподходящий коннектор способен вывести из строя контроллер подсветки или повредить цепи питания системной платы. Если планируется ремонт гаджета, то лучше приобретать детали в проверенных интернет-магазинах.
Например, Master-Mobile предлагает не только широкий ассортимент запчастей для разных версий iPad, но и профессиональную консультацию по выбору. Учитываются А-номер, маркировка, версия, параметры старого компонента. Для пользователя это означает безопасность и экономию, для сервисного центра – меньше возвратов и спорных ремонтов!
